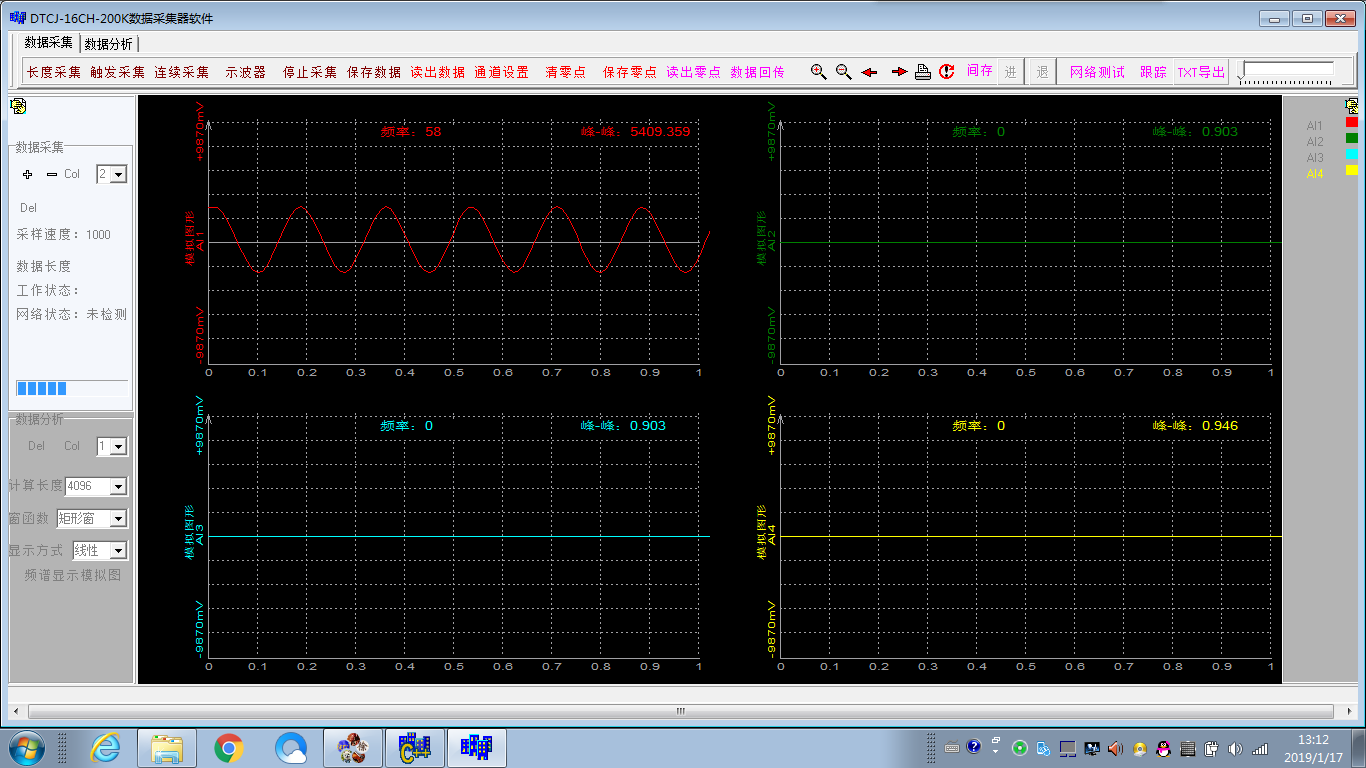

多窗口界面顯示

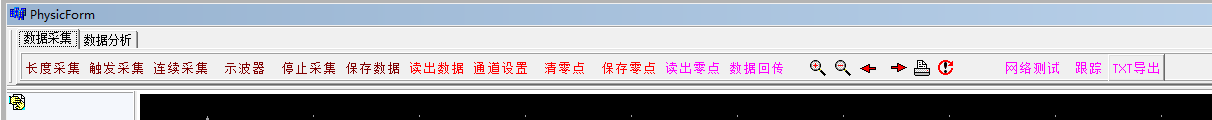

2、鼠標左鍵點擊“網絡測試”按鈕，可檢查儀器和計算機是否連接好。

如下圖所示。

3、通道設置：點擊 “通道設置”按鈕，顯示下圖界面

  下圖中：

通道選擇：下面的列表，選上的通道打?qū)μ�，并顯示綠色，表示在采集的時候這個通道的數據將被采集，其它沒選擇的通道不采集。

轉換系數：下面的列表，表示這個通道滿量程的時候，顯示的最大值。

量綱選擇：下面的列表，表示這個通道采集的是什么物理量。

采樣長度：是本次采集的數據的長度，用數據的個數表示。

觸發電壓：是在觸發采集的時候，觸發啟動的門檻電壓，也就是信號超過這個電壓的時候，采集開始啟動；觸發電壓參數單位為mV。

采樣頻率：是指每個通道AD采樣的速度。

負延時：在觸發采集的時候，為了保證數據的完整性，采樣的數據已觸發時刻為基點，向前移動數據指針，負延時以數據的個數為單位，如負延時是1000，觸發時刻的數據個數為0，那么有效的數據是從0前邊1000個開始為第一個數據。

采樣位數：AD的采樣位數，不同的采集器AD的位數不同。

低速采樣間隔：未用到。

儀器型號代碼：和采購的采集器型號對應，這樣才能正確采集數據。

存盤方式：自動存盤， 數據采集完成后，自動回傳數據倒計算機并保存數據到指定的文件中。手動存盤， 數據采集完成后，數據要手動回傳保存，否則數據無效。

觸發方式：   自動觸發，觸發信號是被測試的某個通道的信號，比如一個沖擊信號，沖擊信號到來后，幅度超過觸發電壓后，啟動觸發采集器。

外部觸發，觸發信號由儀器外部給出，給出信號超過觸發電壓幅度后啟動觸發采集。

觸發通道選擇：當內部觸發功能時，可選擇采集通道的信號作為啟動觸發信號。

儀器型號選擇：可選擇我公司生產的多種采集器，下圖為16通道200kHz的儀器編號。
